plc自動化控制系統的無線液位控制器是一款具備水位檢測、數據傳輸和無線傳輸功能的專用水位監測系統，無線遠傳電氣控制柜主要是為遠距離的水塔、山頂水池水位監測而設計的智能儀表，它不但可監視水位的變化，同時還可以自動控制水泵的啟停。

無線遠傳電氣控制柜的組成結構：
注：plc自動化控制系統是一款可以進行高低液位數字顯示，并半自動或全自動化控制電磁閥、水泵的智能儀表系統。無線遠傳電氣控制柜可分為無線電臺液位控制器和GPRS液位控制器組成。杭州燁立科技有限公司電氣控制柜廠可非標定制、按需定制！


（1）遠傳報警控制；          （2）智能精準測量；          （3）經濟適用；             （4）操作簡單；
（5）一次性投資；  （6）產品性能穩定；  （7）無信號時，也可進行數據傳輸；（8）信號傳輸距離遠；

無線遠傳電氣控制柜的特點：

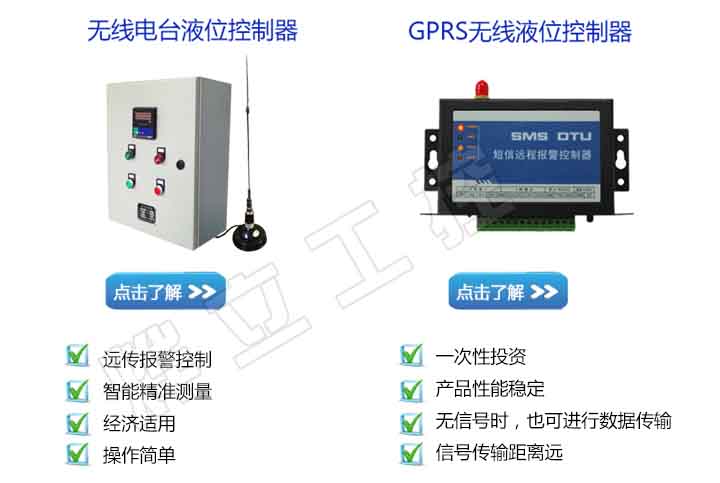

無線電臺液位控制器	GPRS無線液位控制器
無信號覆蓋的地方可進行數據傳輸實現1對1，1對多的信號發送與接收	傳輸信號穩定、無干擾波動，不受障礙物、天氣變化影響。
接收機可提供一組4-20mA的電流或1-5V的電壓輸出，供微機采集。	模塊化設置、收集信號功能強，確保數據準確無誤
可測量水位、壓力、溫度、電壓等其它參數靈活設置水位上、下限。	一個發射端/接收端，可以對應至少32個端口，通過擴展最高可以達到255個。
發送機運行節能、兩分鐘發送一次數據，用時一秒，發送時信號指示燈亮。	傳輸信號，無距離限制，綁定用戶手機，可實時監測系統運行參數、狀態。
傳輸距離可達20公里（如遇大山等干擾物影響，則需具體判定）	可按用戶設定，開關水泵，實時顯示水位
一次性投資，后期無需任何費用	相比其他液位控制器，投資金額小，價格便宜。

無線液位控制器主要分水位傳感器、發送機和接收機三部分，其中傳感器和發送機裝在測量點，接收機裝在水位檢測值班室。傳感器采集到的水位和管網壓力信號或其它信號，通過發送機傳送到給接收機，接收機在程序控制下，將水池水位管網壓力或其它參數及發送機電池電壓顯示出來。本機也可作為恒壓供水壓力反饋信號采集的配套裝置。無線水位控制器是為了滿足了無交流供電場所、遠距離傳輸水位、傳輸管網壓力或其它信號而設計的智能化儀器。



電氣控制柜可控制設備：
（1）水泵           （2）電磁閥（3）電動閥 （4）PLC、DCS自控系統
（5）電動調節閥（6）報警器（7）風機     （8）以及其他的一些電氣設備

電氣控制柜可采集設備信號：
（1）水泵啟停信號、水泵運行故障信號、水泵運行電流信號；
（2）水池液位信號、水池水溫信號、水池PH值信號、水池濁度信號；
（3）水質硬度信號、水質細菌含量信號、泵房環境溫度、濕度、二氧化碳信號、泵房運行的三相有功功率、無功功率信號；



過程說明：（1）圖里的控制點是：0.5米、2.0米、8.0米、9.5米，用戶可以根據實際需要任意設定，如：0.35米、1.99米、8.25米、9.56米等(可以自由地、連續地設置、不受限制)，每個控制點的狀態也可自由定義設置，如想要在0.35米開啟就設置開啟，想要關閉就設置關閉，其他的控制點也一樣可以自由定義設置;
（2）從過程圖里可以看到的是水位正常上升(過程一),當水位到達高點自動排水(過程二)，水位低于下限時自動補水(過程三)。水位異常/上漲時的報警(過程四)，水位異常下降時的報警(過程五)(后兩種都是假設的);
（3）設備通常狀態下都是工作在過程一、過程二和過程三狀態下，只是具備過程四和過程五的報警功能;
（4）產品的功能有多種(取決于設置)，不局限于這里所說的五種功能，用戶可能只需用到其中的一種或幾種功能。
